Fundamenty palowe w kolejnictwie – stabilne posadowienie słupów sieci trakcyjnej

Rozwój szybkiej kolei wymaga rozwiązań konstrukcyjnych, które zapewniają bezpieczeństwo eksploatacji oraz wieloletnią trwałość infrastruktury. Szczególnie istotne jest odpowiednie posadowienie elementów narażonych na intensywne obciążenia i ciągłe drgania. W nowoczesnym budownictwie kolejowym liczy się nie tylko wytrzymałość materiałów, ale także precyzja wykonania i możliwość sprawnej realizacji inwestycji. Właściwie dobrane rozwiązania fundamentowe mają bezpośredni wpływ na niezawodność całego systemu kolejowego.

Rozwój szybkiej kolei wymaga rozwiązań konstrukcyjnych, które zapewniają bezpieczeństwo eksploatacji oraz wieloletnią trwałość infrastruktury. Szczególnie istotne jest odpowiednie posadowienie elementów narażonych na intensywne obciążenia i ciągłe drgania. W nowoczesnym budownictwie kolejowym liczy się nie tylko wytrzymałość materiałów, ale także precyzja wykonania i możliwość sprawnej realizacji inwestycji. Właściwie dobrane rozwiązania fundamentowe mają bezpośredni wpływ na niezawodność całego systemu kolejowego.

Dlaczego szybka kolej wymaga specjalistycznych fundamentów

Infrastruktura kolejowa pracuje w znacznie trudniejszych warunkach niż większość obiektów budowlanych. Przejazdy pociągów generują powtarzalne obciążenia dynamiczne, które oddziałują zarówno na konstrukcję wsporczą, jak i na grunt. Z tego względu elementy odpowiedzialne za posadowienie słupów sieci trakcyjnej muszą zachowywać stabilność przez wiele lat eksploatacji oraz być odporne na zmienne warunki atmosferyczne i korozję. Odpowiednio zaprojektowane prefabrykaty ograniczają ryzyko przemieszczeń konstrukcji oraz zmniejszają potrzebę częstych prac utrzymaniowych.

Wpływ obciążeń dynamicznych na grunt

Regularne obciążenia powodowane przez ruch pociągów wpływają na zachowanie podłoża gruntowego. Dlatego przy projektowaniu posadowienia uwzględnia się zarówno parametry geotechniczne, jak i przewidywane warunki eksploatacji. W praktyce wykorzystuje się rozwiązania, w których fundamenty palowe pod konstrukcje wsporcze sieci trakcyjnej skutecznie przekazują siły na głębsze warstwy gruntu. Takie rozwiązanie zwiększa stabilność całego układu oraz ogranicza ryzyko nierównomiernego osiadania. Prefabrykowane elementy produkowane są w różnych długościach, co pozwala dopasować je do wymagań konkretnego projektu.

Jak działa fundament palowy pod infrastrukturą kolejową

Odpowiednio zaprojektowany system posadowienia pozwala skutecznie przenieść obciążenia z konstrukcji wsporczej na grunt. W naszej ofercie znajdują się prefabrykowane elementy przeznaczone do montażu słupów kolejowej sieci trakcyjnej oraz pale wykorzystywane jako kotwy odciągów. Zbrojenie połączone jest z czterema śrubami metodą zgrzewania tarciowego, do których następnie mocowane są słupy trakcyjne. Takie rozwiązanie zapewnia trwałość połączenia oraz wysoką powtarzalność parametrów technicznych.

Proces przenoszenia obciążeń

Skuteczność posadowienia zależy od prawidłowego wykonania całego procesu instalacji. Obejmuje on:

• przygotowanie miejsca montażu i wytyczenie lokalizacji elementów,

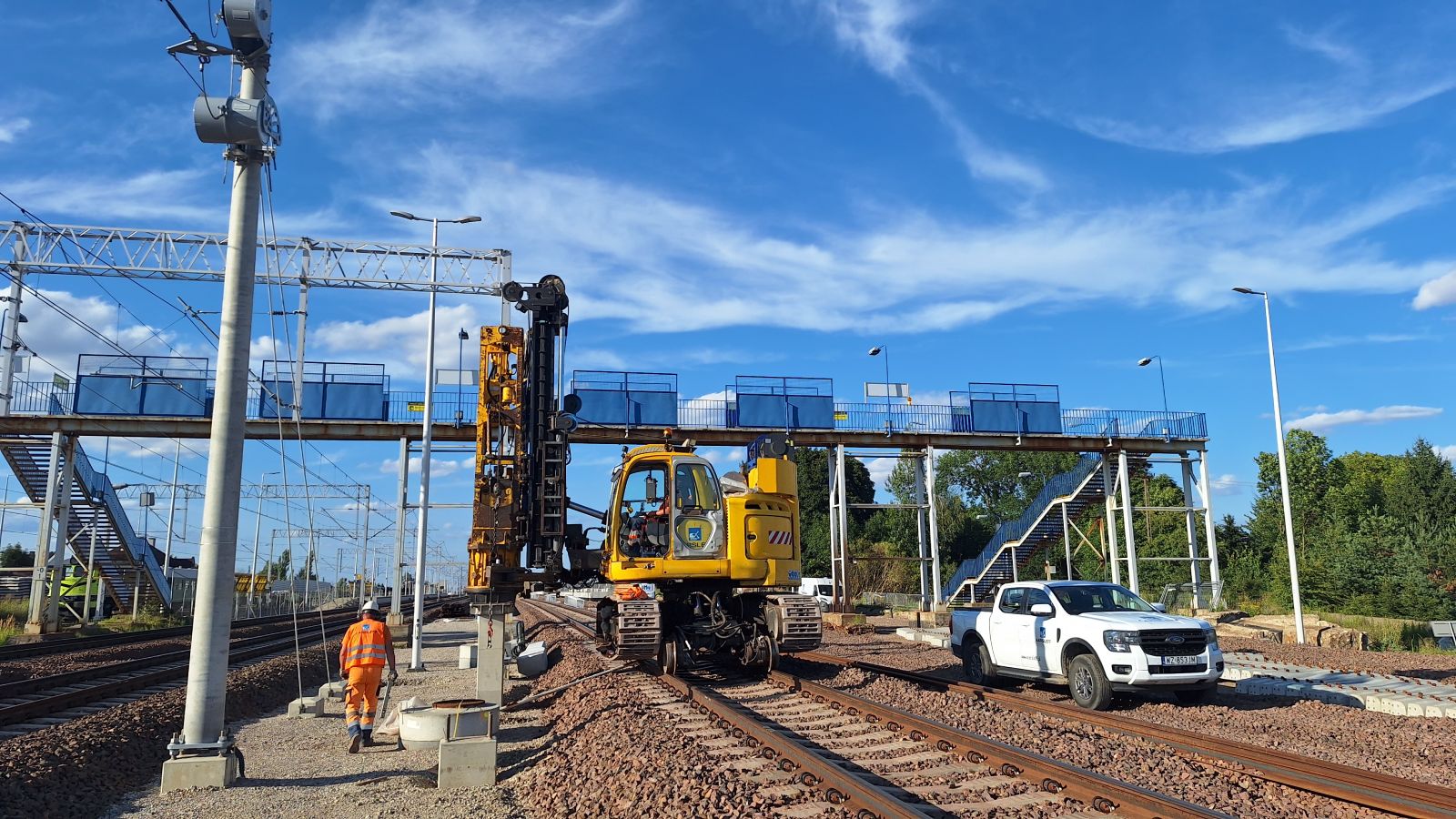

• wbijanie prefabrykatu przy użyciu palownicy torowej lub torowo-drogowej,
• montaż słupa trakcyjnego do śrub połączonych ze zbrojeniem metodą zgrzewania tarciowego.

Dzięki zastosowaniu takiej technologii obciążenia są efektywnie przekazywane do gruntu, a cała konstrukcja zachowuje wymaganą stabilność nawet podczas intensywnej eksploatacji linii kolejowej.

Gdzie wykorzystuje się fundamenty palowe przy budowie kolei

Technologia palowa znajduje zastosowanie w wielu elementach infrastruktury kolejowej. Oprócz posadowienia konstrukcji wsporczych sieci trakcyjnej wykorzystuje się ją wszędzie tam, gdzie niezbędne jest uzyskanie wysokiej nośności oraz trwałości. Dobór odpowiedniej długości prefabrykatów umożliwia dostosowanie rozwiązania do warunków gruntowych oraz wymagań projektowych, co usprawnia realizację inwestycji i zwiększa bezpieczeństwo eksploatacji.

Mosty, wiadukty i estakady

Technologia palowania jest szeroko wykorzystywana w budownictwie kolejowym, również przy obiektach inżynieryjnych. W przypadku prefabrykatów pod słupy sieci trakcyjnej jej głównym zadaniem jest stabilne posadowienie konstrukcji wsporczych oraz elementów odciągowych.

Korzyści zastosowania technologii palowej

Dobór odpowiedniej technologii posadowienia przekłada się na bezpieczeństwo inwestycji i niższe koszty utrzymania infrastruktury. Prefabrykowane elementy wykonywane są z betonu klasy C40/50 oraz zbrojone stalą klasy AIII-N. Oferujemy rozwiązania dostępne w standaryzowanych długościach, dzięki czemu można je dopasować do wymagań dokumentacji projektowej. Wysoka jakość wykonania oraz zgodność z obowiązującymi wymaganiami technicznymi zapewniają powtarzalność parametrów użytkowych.

Trwałość i bezpieczeństwo konstrukcji

Odporność na zmienne warunki atmosferyczne, korozję oraz duże obciążenia sprawia, że prefabrykowane elementy zachowują swoje właściwości przez długi okres użytkowania. Zastosowanie zgrzewania tarciowego zwiększa integralność połączeń między zbrojeniem a śrubami montażowymi, co ma istotne znaczenie dla bezpieczeństwa konstrukcji wsporczych sieci trakcyjnej. Dzięki temu inwestor otrzymuje rozwiązanie umożliwiające sprawny montaż oraz ograniczenie przyszłych prac konserwacyjnych.

Jeżeli planujesz inwestycję związaną z infrastrukturą kolejową, skontaktuj się z nami. Pomożemy dobrać odpowiednie prefabrykowane rozwiązania, przygotujemy ofertę dopasowaną do wymagań projektu oraz zapewnimy wsparcie na każdym etapie realizacji.

Najważniejsze informacje o rozwiązaniach stosowanych w kolejnictwie

• Stabilne posadowienie zwiększa bezpieczeństwo infrastruktury kolejowej.
• Prefabrykowane pale umożliwiają szybki i precyzyjny montaż.
• Zgrzewanie tarciowe zapewnia trwałe połączenie zbrojenia ze śrubami montażowymi.
• Różne długości prefabrykatów pozwalają dopasować rozwiązanie do warunków gruntowych.
• Odporność na korozję i czynniki atmosferyczne ogranicza zakres późniejszych prac utrzymaniowych.

FAQ

Czy fundamenty palowe są konieczne przy budowie linii dużych prędkości?

Nie zawsze są bezwzględnie konieczne, ale bardzo często stanowią optymalne rozwiązanie, szczególnie na terenach o słabszej nośności gruntu oraz pod elementami infrastruktury narażonymi na obciążenia dynamiczne. Dzięki nim możliwe jest przekazywanie sił na głębsze, stabilniejsze warstwy podłoża.

Czym różni się fundament palowy od tradycyjnego fundamentu?

Tradycyjne fundamenty przekazują obciążenia głównie na warstwy gruntu znajdujące się tuż pod konstrukcją. Fundament palowy przenosi je znacznie głębiej, dzięki czemu zapewnia stabilność nawet na gruntach słabonośnych lub podatnych na osiadanie.

Jakie elementy infrastruktury kolejowej wykorzystują fundamenty palowe?

Technologia palowania znajduje zastosowanie między innymi pod słupami sieci trakcyjnej, mostami, wiaduktami, estakadami, ekranami akustycznymi, murami oporowymi oraz innymi elementami infrastruktury wymagającymi wysokiej trwałości i odporności na obciążenia.

Jakie są największe zalety fundamentów palowych w inwestycjach kolejowych?

Najważniejsze korzyści to wysoka nośność, ograniczenie ryzyka nierównomiernego osiadania, możliwość realizacji inwestycji na trudnych gruntach oraz wieloletnia trwałość konstrukcji. Dzięki temu fundamenty palowe zwiększają bezpieczeństwo i niezawodność infrastruktury kolejowej przez cały okres jej eksploatacji.
