Pale fundamentowe

PREFABRYKATY Z BETONU PALE FUNDAMENTOWE TYPU: 250x250mm, 300x300mm, 350x350mm, 400x400mm

Zgodne z PN-EN 12794 + A1: 2008 stanowiącej wdrożenie normy europejskiej:
EN 12794: 2005 + A1: 2007 Precast concrete products – Foundation piles
(pobierz kartę katalogową, plik PDF)

Przeznaczenie i zakres zastosowań wyrobu

Prefabrykowane pale fundamentowe stanowią formę żelbetowych pali osadzanych w gruncie przez udarowe wbijanie. Aplikacja niniejszych elementów fundamentowych dotyczy wszystkich gruntów rodzimych i nasypowych, dla których można zastosować ogólnie pojęte pale żelbetowe wbijane. Stosuje się je przede wszystkim w celu przeniesienia znacznych obciążeń przez głębiej zalegające, wytrzymalsze warstwy oraz przeciwdziałania nadmiernym lub nierównomiernym osiadaniom budowli.

Warunki techniczne zastosowania wyrobu

Pale żelbetowe stosowane są jako elementy podpór zapewniających stateczność wznoszonych budowli. Ten sposób posadowienia stosuje się przede wszystkim wtedy, gdy nośne warstwy podłoża występują na dużej głębokości i wykonanie do nich otwartego wykopu jest niemożliwe lub nieopłacalne.

Szczegółowe warunki techniczne stosowania pali żelbetowych określane są odrębnie dla każdej realizowanej inwestycji i zawarte w projekcie technicznym uwzględniającym:

  • warunki inżyniersko-geologiczne, decydujące o sposobie pracy fundamentu palowego, podparcia pali w nośnej warstwie podłoża, wstępnej długości pali
  • konstrukcję budowli, decydującą o sposobie rozmieszczenia i warunkach podparcia pali w fundamencie oraz o współpracy fundamentu palowego z podłożem
  • obciążenia stałe i zmienne, decydujące o liczbie i długości zastosowanych pali, a także o celowości zastosowania pali pionowych lub pochyłych

Odmiany asortymentowe

Pale żelbetowe produkowane są w długościach od 4,0m do 15m w jednej części, po zastosowaniu złączki istnieje możliwość połączenia pali i uzyskanie dowolnej długości pala (określonej w projekcie) , moduł długości wynosi 1m, przekrój poprzeczny produkowanych pali wynosi: 250x250mm, 300x300mm, 350x350mm, 400x400mm



Opis techniczny wyrobu

Pale żelbetowe zostały zaprojektowane zgodnie z wymaganiami aktualnie obowiązujących norm technicznych. Każdy pal posiada trzy części; głowicę, trzon oraz stopę. Część głowicowa i stopa mają identyczną konstrukcję, różnią się one względem trzonu zbrojeniem oraz skokiem rozstawu strzemion.



Zbrojenie podłużne stanowią pręty umieszczone w narożach konstrukcji prefabrykatu o średnicy od 12 do 32mm. Istnieje możliwość zastosowania większych średnic prętów głównych zbrojenia, na podstawie dostarczonej dokumentacji technicznej. Do zbrojenia głównego, używana jest stal zbrojeniowa granicy plastyczności nie mniejszej niż 500 MPa.



Beton do wykonania prefabrykatów posiada następujące właściwości: klasa min. C35/45, obecnie najczęściej stosowana jest klasa C40/50, mrozoodporność, wodoszczelność – zgodnie ze specyfikacją Zamawiającego.
Do wytwarzania mieszanki betonowej najczęściej używa się cementu portlandzkiego CEM I 52,5 R.

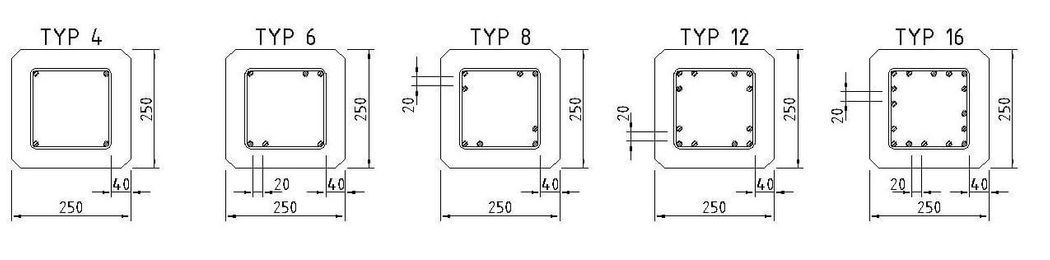

TYPOWY UKŁAD PRĘTÓW O ŚREDNICY 12mm DLA PALI 250×250, 300×300, 350×350, 400x400mm



Zalety stosowania pali fundamentowych

Pale fundamentowe są niezwykle efektywnym rozwiązaniem w budownictwie, zwłaszcza tam, gdzie grunt jest słaby lub wymaga dodatkowego wzmocnienia. Jedną z głównych zalet stosowania pali fundamentowych jest ich zdolność do przenoszenia dużych obciążeń na głębsze, bardziej nośne warstwy gruntu. Dzięki temu możliwe jest budowanie na terenach, gdzie tradycyjne fundamenty nie byłyby wystarczające. Kolejną zaletą jest minimalizacja osiadania budowli, co jest kluczowe dla stabilności i trwałości konstrukcji. Pale fundamentowe pozwalają także na szybkie i efektywne wykonanie fundamentów, co skraca czas realizacji inwestycji. Warto również podkreślić, że stosowanie pali fundamentowych zmniejsza ryzyko uszkodzeń budynków spowodowanych ruchami gruntu. Dodatkowo, pale fundamentowe mogą być stosowane w różnych warunkach gruntowych, co czyni je uniwersalnym rozwiązaniem.



Technologia palowania gruntu



Technologia palowania gruntu to proces, który polega na wbijaniu lub wierceniu pali w grunt w celu wzmocnienia jego nośności. W zależności od warunków gruntowych oraz wymagań konstrukcyjnych, stosuje się różne metody palowania, takie jak pale wbijane, wiercone czy mikropale. Proces palowania rozpoczyna się od dokładnej analizy geotechnicznej, która pozwala określić właściwości gruntu oraz optymalną metodę palowania. Następnie przystępuje się do przygotowania terenu i montażu pali. W przypadku pali wbijanych, stosuje się specjalistyczne maszyny, które wprowadzają pale w grunt za pomocą udarów mechanicznych. Pale wiercone natomiast wymagają zastosowania wiertnic, które tworzą otwory w gruncie, a następnie wypełniają je betonem i zbrojeniem. Mikropale, ze względu na swoje niewielkie rozmiary, są idealnym rozwiązaniem w miejscach o ograniczonej przestrzeni lub tam, gdzie wymagane jest minimalne naruszenie istniejącej infrastruktury.



Mikropale fundamentowe – zastosowanie i korzyści



Mikropale fundamentowe to specjalny rodzaj pali o małej średnicy, które znajdują szerokie zastosowanie w budownictwie. Dzięki swojej konstrukcji i technologii montażu, mikropale są idealnym rozwiązaniem w miejscach o ograniczonej przestrzeni oraz tam, gdzie tradycyjne metody palowania byłyby trudne do zastosowania. Mikropale są szczególnie przydatne w projektach renowacyjnych i modernizacyjnych, gdzie istnieje potrzeba wzmocnienia fundamentów bez konieczności przeprowadzania dużych prac ziemnych. Jedną z głównych korzyści stosowania mikropali jest ich zdolność do przenoszenia dużych obciążeń przy minimalnym naruszeniu struktury gruntu. Dzięki temu możliwe jest ich stosowanie w trudnych warunkach geotechnicznych oraz w miejscach o wysokiej gęstości zabudowy. Mikropale charakteryzują się również szybkim czasem montażu oraz niskim poziomem hałasu i wibracji podczas instalacji, co jest istotne w kontekście prac prowadzonych w obszarach miejskich. Dodatkowo, mikropale mogą być stosowane zarówno jako elementy nośne nowych konstrukcji, jak i jako elementy wzmacniające istniejące fundamenty. Dzięki swojej wszechstronności i efektywności, mikropale fundamentowe stanowią niezastąpione narzędzie w arsenale nowoczesnych technologii budowlanych.



Centrum Pali Sp. z o.o.

99-300 Kutno, ul.Łąkoszyńska 127

Poland

Tel: +48 24 254-70-64

Mail: sprzedaz@centrumpali.pl

Inne lokalizacje

Niemcy   Szwecji   Dania  Anglia


Przekrój [mm2]
Długość ( m )Złączka
(+ / – )
Typ 4 452 mm2Typ 6 679 mm2Typ 8 905 mm2Typ 12 1357 mm2Typ 16 1810 mmTyp 20 2261 mm2

25x25

6 – 12-x
25x25 13 – 14- x
25x25 15 – 16-  x
25x25 17 – 18-   x
25x25 7 – 13+ x
30x30 6 – 10
30x3011 – 15
 -  x
30x3016 – 18  -   x
30x30 7 – 14 +  x
 35x356 – 10  -  x
 35x3511 – 17 -   x
 35x35 18    x
 35x357 – 14
+   x
 40x40 6 – 16
 -   x
40x4017 – 18  -    x
40x407 – 14  +   x
