Nowoczesne technologie w kolejnictwie – jak analizuje się bezpieczeństwo fundamentów pod sieć trakcyjną

Jeszcze zanim pierwszy pociąg przejedzie po zmodernizowanej linii kolejowej, inżynierowie analizują setki parametrów związanych z bezpieczeństwem infrastruktury. Dla pasażera słup trakcyjny jest jedynie elementem mijanym za oknem wagonu. W rzeczywistości to konstrukcja pracująca pod ogromnym obciążeniem, narażona na drgania, podmuchy powietrza i zmienne warunki gruntowe. Wystarczy niewielki błąd na etapie projektowania posadowienia, by po latach eksploatacji pojawiły się problemy z trwałością całego układu. Dlatego współczesne kolejnictwo coraz mocniej opiera się na precyzyjnych analizach technicznych i nowoczesnych symulacjach komputerowych.

Dlaczego bezpieczeństwo fundamentów sieci trakcyjnej ma dziś tak duże znaczenie?

Kiedy pociąg porusza się z dużą prędkością, infrastruktura kolejowa pracuje niemal bez przerwy. Drgania przenoszą się przez konstrukcję słupa aż do elementów ukrytych pod ziemią. To właśnie tam rozgrywa się najważniejsza walka o stabilność całego układu trakcyjnego. Jeśli fundament nie został odpowiednio dobrany do warunków gruntowych i rzeczywistych obciążeń, konsekwencje mogą pojawić się dopiero po latach intensywnej eksploatacji.

Dlatego w nowoczesnym budownictwie kolejowym coraz częściej wykorzystuje się rozwiązania oparte na systemach palowych dla słupów trakcyjnych. Prefabrykowane elementy typu BI, BII, BIII, BI-A i BIII-A projektowane są z myślą o dużej wytrzymałości oraz pracy w trudnych warunkach terenowych. Beton klasy C 40/50, odpowiednio przygotowane zbrojenie i precyzyjne wykonanie pozwalają uzyskać wysoką trwałość konstrukcji już na etapie montażu.

Jakie obciążenia działają na słupy trakcyjne i ich fundamenty?

Na placu budowy wszystko wygląda zwykle bardzo spokojnie. Dopiero później okazuje się, jak wymagającym środowiskiem jest infrastruktura kolejowa. Fundament słupa trakcyjnego musi stale przenosić nie tylko ciężar samej konstrukcji, ale również siły pojawiające się podczas przejazdu składów i działania czynników atmosferycznych. W praktyce odpowiedni dobór fundamentów palowych ma ogromne znaczenie dla stabilności całego układu trakcyjnego oraz bezpieczeństwa eksploatacji linii kolejowej.

Projektanci analizują między innymi:

• obciążenia pionowe wynikające z ciężaru słupa i sieci trakcyjnej,
• siły poziome generowane przez wiatr oraz ruch pociągów,
• drgania dynamiczne oddziałujące na konstrukcję przez wiele lat eksploatacji,
• wpływ zmian temperatury i warunków gruntowych.

To właśnie dlatego prefabrykowane fundamenty dostępne są w różnych długościach — od 2,5 do 5 metrów. Możliwość dopasowania parametrów do konkretnej inwestycji pozwala zwiększyć bezpieczeństwo oraz ograniczyć ryzyko nierównomiernego osiadania konstrukcji.

Rola obciążeń dynamicznych i oddziaływania aerodynamicznego pociągu

Największe siły często pojawiają się wtedy, gdy infrastruktura wydaje się pracować prawidłowo. Przejazd szybkiego składu powoduje gwałtowne zmiany ciśnienia i silne ruchy powietrza wokół torowiska. Te obciążenia działają bezpośrednio na słupy trakcyjne oraz ich posadowienie.

W praktyce oznacza to konieczność projektowania fundamentów odpornych na wielokrotnie powtarzające się przeciążenia dynamiczne. Duże znaczenie ma tutaj sposób wykonania połączeń konstrukcyjnych. Zbrojenie fundamentów łączone metodą zgrzewania tarciowego z czterema śrubami montażowymi zwiększa integralność całego układu i poprawia trwałość połączenia między fundamentem a słupem trakcyjnym.

Jak nowoczesne symulacje wspierają ocenę bezpieczeństwa konstrukcji?

Jeszcze kilka lat temu wiele decyzji projektowych opierano głównie na doświadczeniu wykonawców i standardowych obliczeniach statycznych. Dziś proces wygląda zupełnie inaczej. Inżynierowie wykorzystują zaawansowane modele numeryczne, które pozwalają przewidzieć zachowanie konstrukcji jeszcze przed rozpoczęciem prac terenowych.

To ogromna zmiana dla całej branży kolejowej. Dzięki symulacjom można sprawdzić, jak fundament zachowa się przy konkretnych obciążeniach, jakie siły będą działały na słup trakcyjny i czy konstrukcja zachowa stabilność w długim okresie eksploatacji. Takie analizy pomagają ograniczyć ryzyko błędów projektowych i lepiej dopasować parametry pali do warunków gruntowych.

W jaki sposób analizy CFD pomagają określić rzeczywiste siły działające na układ?

W przypadku nowoczesnych linii kolejowych coraz większą rolę odgrywają analizy CFD, czyli symulacje przepływu powietrza wokół infrastruktury. To właśnie one pokazują, jak zachowuje się powietrze podczas przejazdu szybkiego pociągu i jakie obciążenia trafiają na konstrukcję wsporczą.

Dzięki takim analizom można dokładniej określić rzeczywiste siły działające na słupy trakcyjne oraz ich posadowienie. W praktyce przekłada się to na lepszy dobór długości pali, większą trwałość konstrukcji i ograniczenie ryzyka awarii wynikających z przeciążeń aerodynamicznych.

Co wyniki analiz oznaczają dla projektowania i eksploatacji infrastruktury kolejowej?

Dobrze zaprojektowana infrastruktura kolejowa to nie tylko bezpieczeństwo, ale również przewidywalność eksploatacji przez wiele lat. Im dokładniejsze analizy wykonane na początku inwestycji, tym mniejsze ryzyko kosztownych napraw i utrudnień w ruchu kolejowym w przyszłości.

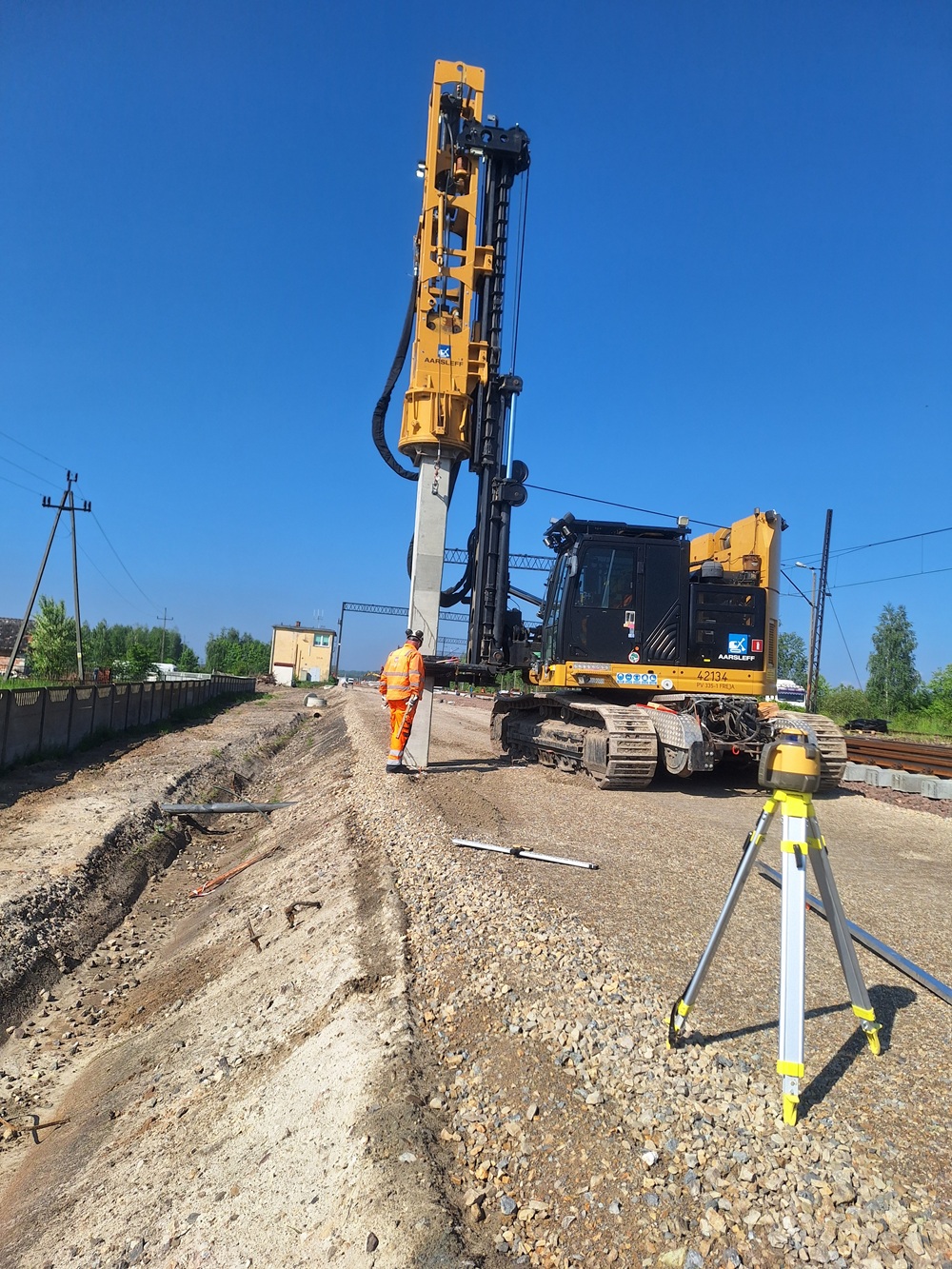

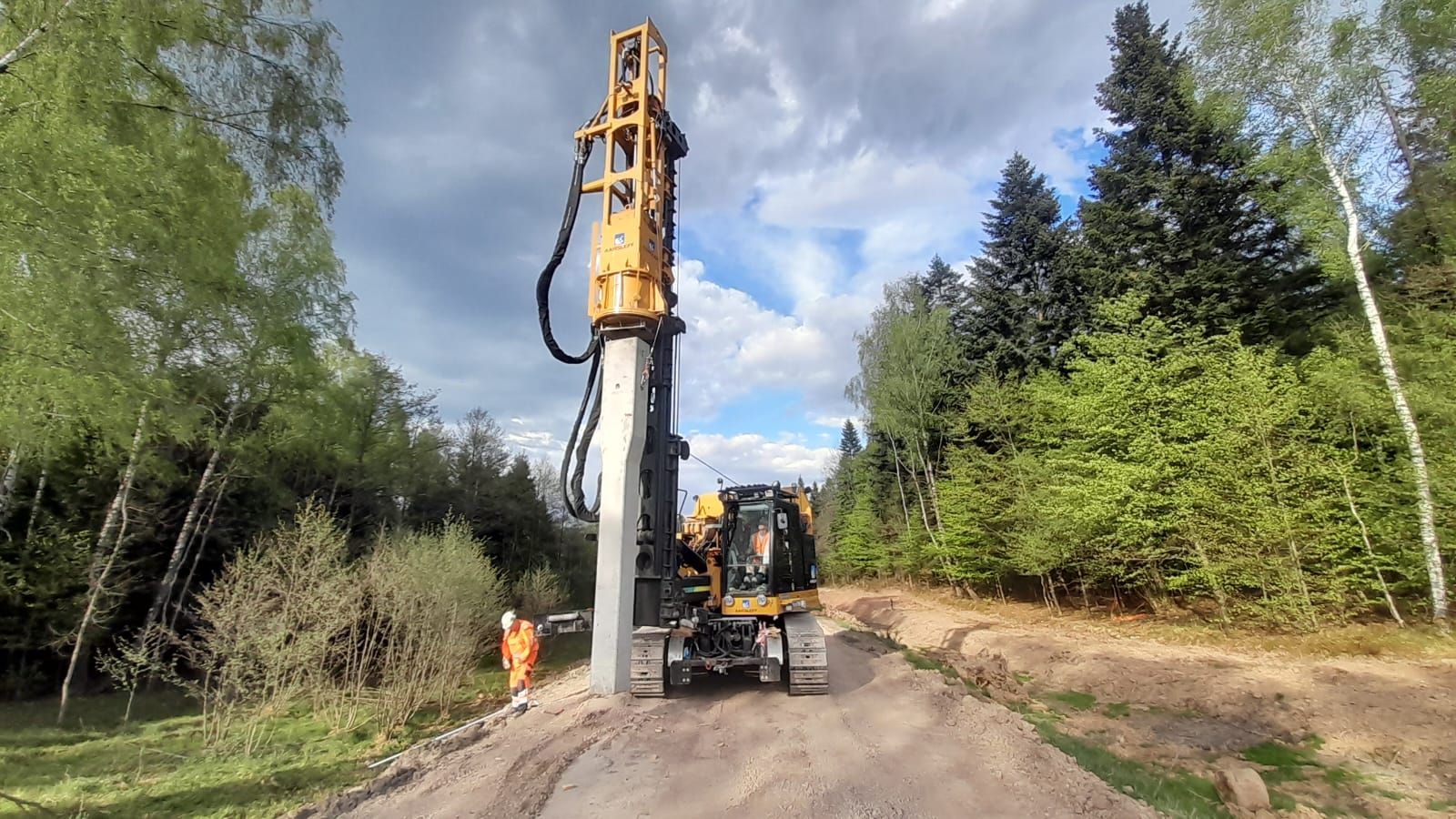

Dlatego nowoczesne konstrukcje palowe pod słupy trakcyjne projektuje się dziś z dużą precyzją. Znaczenie ma nie tylko wytrzymałość samego elementu, ale również szybkość montażu i możliwość pracy w różnych warunkach terenowych. Instalacja wykonywana przy użyciu palownicy torowej lub torowo-drogowej pozwala sprawnie prowadzić prace nawet na intensywnie eksploatowanych liniach kolejowych.

W Centrum Pali dostarczamy prefabrykowane rozwiązania dla infrastruktury kolejowej projektowane z myślą o trwałości, bezpieczeństwie i sprawnym montażu. Jeśli planujesz inwestycję związaną z siecią trakcyjną, skontaktuj się z nami i dobierz rozwiązanie dopasowane do warunków technicznych projektu.

Podsumowanie informacji o bezpieczeństwie fundamentów kolejowych

• Stabilność słupów trakcyjnych zależy przede wszystkim od jakości posadowienia konstrukcji.
• Obciążenia dynamiczne i aerodynamiczne mają ogromny wpływ na trwałość infrastruktury kolejowej.
• Prefabrykowane pale pozwalają szybciej prowadzić inwestycje i ograniczać przestoje na torach.
• Symulacje komputerowe pomagają przewidywać zachowanie konstrukcji jeszcze przed montażem.
• Odpowiedni dobór długości pali zwiększa bezpieczeństwo i ogranicza ryzyko osiadania gruntu.
• Zgrzewanie tarciowe poprawia trwałość połączeń między fundamentem a słupem trakcyjnym.



FAQ – najczęściej zadawane pytania

Dlaczego fundamenty pod słupy trakcyjne muszą być tak wytrzymałe?

Słupy trakcyjne pracują pod stałym obciążeniem dynamicznym generowanym przez ruch pociągów. Dodatkowo działają na nie siły aerodynamiczne oraz zmienne warunki atmosferyczne. Odpowiednio zaprojektowany fundament ogranicza ryzyko odkształceń i utraty stabilności konstrukcji.

Jak dobiera się długość pali fundamentowych?

Długość pala zależy przede wszystkim od warunków gruntowych i wymagań projektowych. Analizuje się nośność podłoża oraz przewidywane obciążenia działające na konstrukcję. Dzięki temu można uzyskać odpowiednią stabilność całego układu.

Czym są analizy CFD w kolejnictwie?

CFD to zaawansowane symulacje przepływu powietrza wokół infrastruktury i pociągów. Pozwalają określić rzeczywiste siły aerodynamiczne oddziałujące na słupy trakcyjne. Wyniki takich analiz pomagają projektować bardziej trwałe konstrukcje.

Jak wygląda montaż prefabrykowanych pali kolejowych?

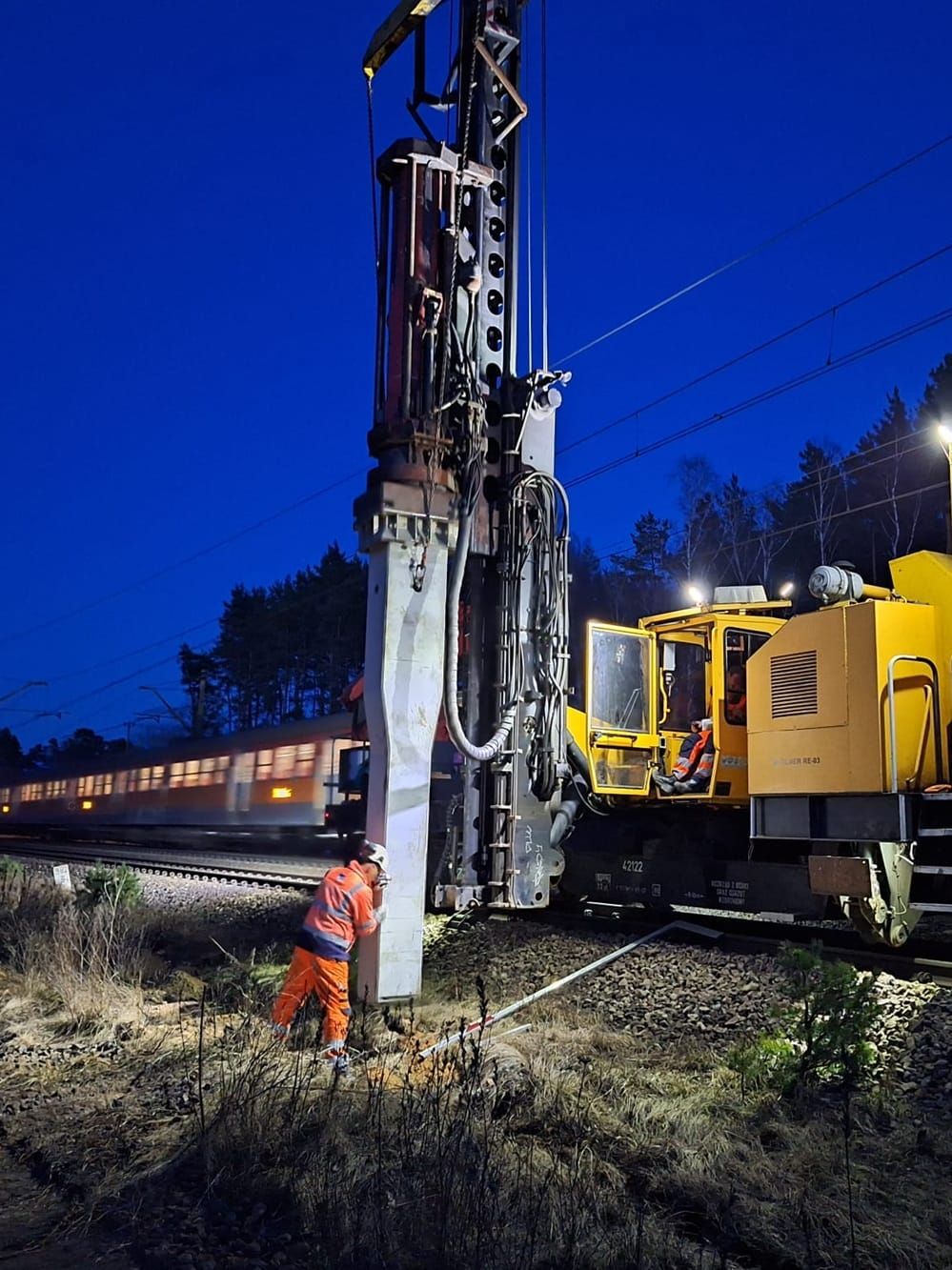

Fundamenty instalowane są przy użyciu palownicy torowej lub torowo-drogowej. Pale wbijane są na określoną głębokość zgodnie z dokumentacją projektową. Następnie montuje się słupy trakcyjne do przygotowanych śrub mocujących.

Dlaczego prefabrykowane rozwiązania są często wybierane przy modernizacji linii kolejowych?

Prefabrykacja pozwala skrócić czas realizacji prac i zwiększyć powtarzalność parametrów technicznych. Gotowe elementy można szybciej montować w terenie, co ogranicza utrudnienia w ruchu kolejowym. To szczególnie ważne podczas modernizacji intensywnie użytkowanych tras.
