Pale fundamentowe w budowie linii dużych prędkości

Przy prędkościach przekraczających 250 km/h nie ma miejsca na błędy, a stabilność sieci trakcyjnej zaczyna się głęboko pod ziemią.

Budowa Kolei Dużych Prędkości to wyścig z czasem, ale przede wszystkim – test absolutnej precyzji. Kiedy w grę wchodzą obciążenia dynamiczne od pociągów mknących ponad 250 km/h, każdy fundament konstrukcji wsporczej sieci trakcyjnej musi być bezbłędny. Tu pojawia się odwieczny dylemat wykonawców i inżynierów kontraktu: betonowanie in situ czy gotowe prefabrykaty?

Jeśli nadal zastanawiasz się, która ścieżka jest bezpieczniejsza dla harmonogramu i budżetu Twojej inwestycji, pozwól, że postawimy sprawę jasno. Betonowanie „na mokro” w wykopie to często loteria zależna od kaprysów pogody, poziomu wód gruntowych i czasu wiązania mieszanki. W poniższym tekście udowodnimy Ci, dlaczego to właśnie prefabrykowane pale fundamentowe wygrywają to starcie i stanowią optymalny wybór dla nowoczesnej infrastruktury kolejowej.

Charakterystyka pali fundamentowych

Produkujemy prefabrykowane pale fundamentowe przeznaczone do posadowienia konstrukcji wsporczych kolejowej sieci trakcyjnej. W naszej ofercie znajdują się elementy typu BI,BII,BIII , BI-A oraz BIII-A, objęte Aprobatą Techniczną IK AT/07-2016-0038-03. Zbrojenie każdego fundamentu połączone jest z czterema śrubami metodą zgrzewania tarciowego, do których montowane są słupy trakcyjne. Oprócz fundamentów pod słupy wykonujemy również prefabrykowane elementy pełniące funkcję kotew odciągów sieci trakcyjnej.

Właściwości pali betonowych

W infrastrukturze kolejowej istotne znaczenie ma trwałość prefabrykatów oraz ich odporność na obciążenia występujące podczas eksploatacji. Dlatego w palach fundamentowych stosujemy zbrojenie wykonane ze stali klasy AIII-N, zarówno dla prętów głównych, jak i poprzecznych. Prefabrykaty produkujemy w długościach L1 od 250 do 500 cm oraz L2 od 60 do 310 cm, ze skokiem co 50 cm, co pozwala dobrać odpowiedni wariant do założeń projektu i warunków gruntowych. Dzięki prefabrykacji wszystkie elementy powstają z zachowaniem powtarzalnych parametrów wykonania.

Dlaczego kolej dużych prędkości wymaga stabilnego posadowienia

Konstrukcje wsporcze sieci trakcyjnej pracują w wymagających warunkach eksploatacyjnych, dlatego ich posadowienie musi zapewniać odpowiednią nośność i stabilność. Właściwie dobrane fundamenty ograniczają ryzyko przemieszczeń konstrukcji oraz umożliwiają bezpieczne przenoszenie obciążeń na podłoże gruntowe. Ma to szczególne znaczenie na liniach dużych prędkości, gdzie precyzja wykonania każdego elementu wpływa na funkcjonowanie całej infrastruktury.

Znaczenie badań geotechnicznych

Dobór odpowiedniego rozwiązania powinien być poprzedzony analizą warunków gruntowo-wodnych. Badania geotechniczne pozwalają określić parametry podłoża i dobrać długość prefabrykowanych elementów do wymagań projektu. Dzięki temu możliwe jest wykonanie posadowienia odpowiadającego rzeczywistym warunkom panującym na terenie inwestycji oraz zapewnienie prawidłowej pracy konstrukcji wsporczych.

Technologie wykorzystywane podczas realizacji inwestycji kolejowych

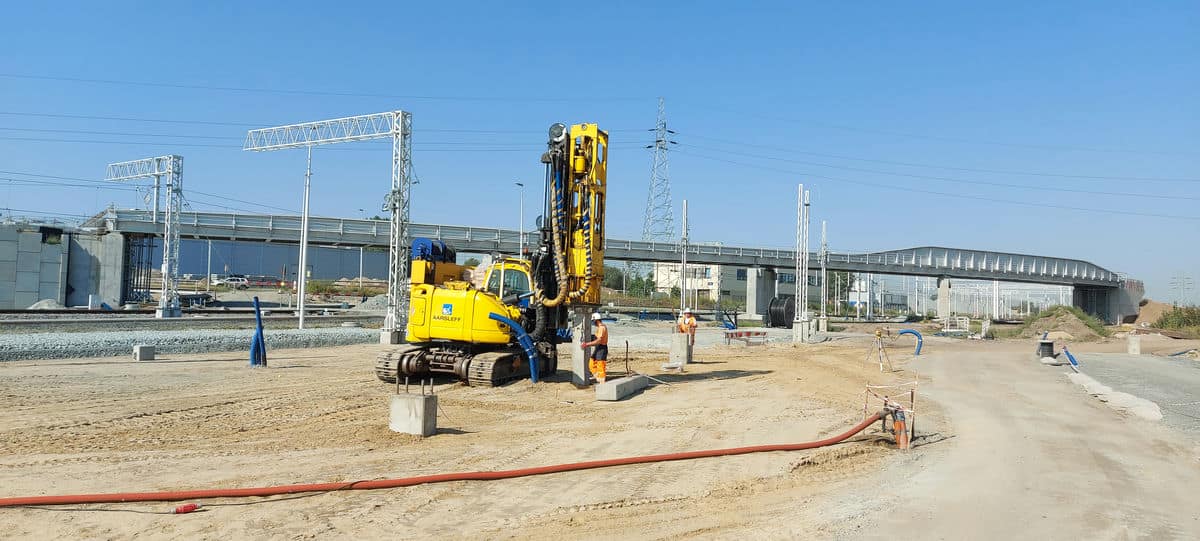

Stawiamy na rozwiązania, które usprawniają prowadzenie robót i umożliwiają sprawny montaż infrastruktury. Prefabrykowane elementy dostarczamy jako gotowe wyroby, dzięki czemu ograniczamy zakres prac wykonywanych bezpośrednio na placu budowy. Instalację fundamentów wykonuje się z wykorzystaniem palownicy torowej lub torowo-drogowej, co pozwala na precyzyjne osadzenie elementów zgodnie z dokumentacją projektową.

Proces montażu obejmuje kilka podstawowych etapów:

• przygotowanie terenu i wyznaczenie miejsc posadowienia,
• wbicie prefabrykowanych fundamentów przy użyciu palownicy,
• montaż słupów trakcyjnych do czterech śrub połączonych ze zbrojeniem metodą zgrzewania tarciowego.

Prefabrykacja i montaż

Prefabrykacja pozwala zachować wysoką jakość wykonania każdego elementu oraz ograniczyć czas potrzebny na realizację inwestycji. Standaryzowane długości ułatwiają dopasowanie fundamentów do wymagań dokumentacji projektowej, a montaż wykonywany z wykorzystaniem specjalistycznego sprzętu zapewnia właściwe osadzenie konstrukcji. Cały proces prowadzony jest przez wykwalifikowany personel, co pozwala zachować zgodność z wymaganiami technicznymi oraz założeniami projektu.

Najważniejsze zalety pali fundamentowych

Pale betonowe stosowane pod słupy kolejowej sieci trakcyjnej zostały zaprojektowane z myślą o wymagających warunkach eksploatacji. Ich konstrukcja zapewnia stabilne posadowienie elementów wsporczych oraz skuteczne przenoszenie obciążeń na grunt. Wykorzystanie prefabrykatów pozwala również usprawnić organizację prac na placu budowy, ponieważ gotowe elementy są przygotowane do montażu bez konieczności wykonywania dodatkowych robót technologicznych.

Do najważniejszych zalet tego rozwiązania należą:

• wysoka stabilność i wytrzymałość konstrukcji,
• odporność na zmienne warunki atmosferyczne oraz korozję,
• możliwość sprawnego montażu z wykorzystaniem palownicy torowej lub torowo-drogowej,
• standaryzowane długości ułatwiające dopasowanie elementów do wymagań projektu,
• trwałe połączenie zbrojenia z czterema śrubami wykonane metodą zgrzewania tarciowego, zwiększające integralność całej konstrukcji.

Ograniczenie osiadań

Jednym z podstawowych zadań prawidłowo dobranego posadowienia jest zapewnienie stabilnej pracy konstrukcji wsporczych przez cały okres eksploatacji. Dobór odpowiedniej długości prefabrykowanych elementów na podstawie dokumentacji projektowej i warunków geotechnicznych pozwala skutecznie przenosić obciążenia na grunt. Dzięki temu konstrukcje wsporcze zachowują wymagane parametry użytkowe, a cała infrastruktura może pracować zgodnie z założeniami projektowymi.

W praktyce równie istotny jest prawidłowy przebieg montażu. Przed rozpoczęciem prac przygotowuje się teren oraz wyznacza miejsca posadowienia, a następnie prefabrykowane elementy są wbijane przy użyciu palownicy torowej lub torowo-drogowej. Po zakończeniu tego etapu montowane są słupy trakcyjne do śrub połączonych ze zbrojeniem metodą zgrzewania tarciowego. Tak prowadzony proces pozwala uzyskać trwałe połączenie fundamentu z konstrukcją wsporczą.

Jeżeli realizujesz inwestycję związaną z infrastrukturą kolejową i szukasz prefabrykowanych fundamentów przeznaczonych do posadowienia słupów sieci trakcyjnej, skontaktuj się z nami. Pomożemy dobrać odpowiedni wariant spośród dostępnych typów B1, B2, B3, B1-A oraz B3A i dostarczymy rozwiązanie zgodne z wymaganiami dokumentacji projektowej oraz obowiązującymi wymaganiami technicznymi.

Podsumowanie: najważniejsze informacje

Podsumowując to starcie technologii: fundamenty wylewane in situ mogą wydawać się tradycyjnym podejściem, ale w rygorystycznych realiach budowy Kolei Dużych Prędkości po prostu przegrywają z prefabrykacją.

Dlaczego? Wybierając nasze prefabrykowane pale betonowe, całkowicie eliminujesz ryzyko związane z niekorzystnymi warunkami atmosferycznymi i wodą gruntową na placu budowy. Zamiast tracić czas na szalowanie, zbrojenie w wykopie i czekanie na osiągnięcie pełnej wytrzymałości przez beton, otrzymujesz gotowy produkt o laboratoryjnie potwierdzonych parametrach. Co najważniejsze – zaraz po wbiciu elementu przy użyciu palownicy, możesz natychmiast przystąpić do montażu słupów trakcyjnych.

Czas na placu budowy to pieniądz, a bezpieczeństwo infrastruktury KDP nie znosi kompromisów. Zrezygnuj z niepewności betonu układanego na miejscu. Wybierz pewność, powtarzalność i tempo, jakie daje prefabrykacja.

Jeżeli realizujesz inwestycję związaną z infrastrukturą kolejową i chcesz zoptymalizować proces posadowienia, skontaktuj się z nami. Pomożemy dobrać odpowiedni wariant prefabrykatów (dostępne typy: BI, BII, BIII, BI-A oraz BIIIA) i dostarczymy rozwiązanie, które odczuwalnie przyspieszy Twoje prace.

FAQ

Dlaczego pale fundamentowe są stosowane przy budowie linii dużych prędkości?

Linie dużych prędkości generują znaczne obciążenia dynamiczne, które są wielokrotnie powtarzane podczas przejazdu pociągów. Pale fundamentowe pozwalają przenieść te obciążenia na głębsze, nośne warstwy gruntu, ograniczając ryzyko osiadań i deformacji infrastruktury.

Kiedy stosuje się pale betonowe zamiast innych technologii posadowienia?

Pale betonowe wybiera się przede wszystkim na terenach o słabej nośności gruntu, wysokim poziomie wód gruntowych lub tam, gdzie wymagana jest wyjątkowa trwałość konstrukcji. Sprawdzają się zarówno przy budowie nowych linii kolejowych, jak i modernizacji istniejącej infrastruktury.

Jaką rolę odgrywają badania geotechniczne przed wykonaniem pali?

Badania geotechniczne pozwalają określić budowę podłoża, poziom wód gruntowych oraz parametry nośności gruntu. Na ich podstawie projektanci dobierają odpowiedni rodzaj, długość i rozmieszczenie pali, co przekłada się na bezpieczeństwo oraz trwałość całej inwestycji.

Jakie korzyści przynosi zastosowanie pali fundamentowych w infrastrukturze kolejowej?

Najważniejsze zalety to zwiększenie nośności podłoża, ograniczenie nierównomiernych osiadań, wysoka odporność na obciążenia dynamiczne, możliwość realizacji inwestycji na trudnych gruntach oraz długa żywotność konstrukcji. Dzięki temu infrastruktura kolejowa pozostaje stabilna i bezpieczna przez wiele lat eksploatacji.
